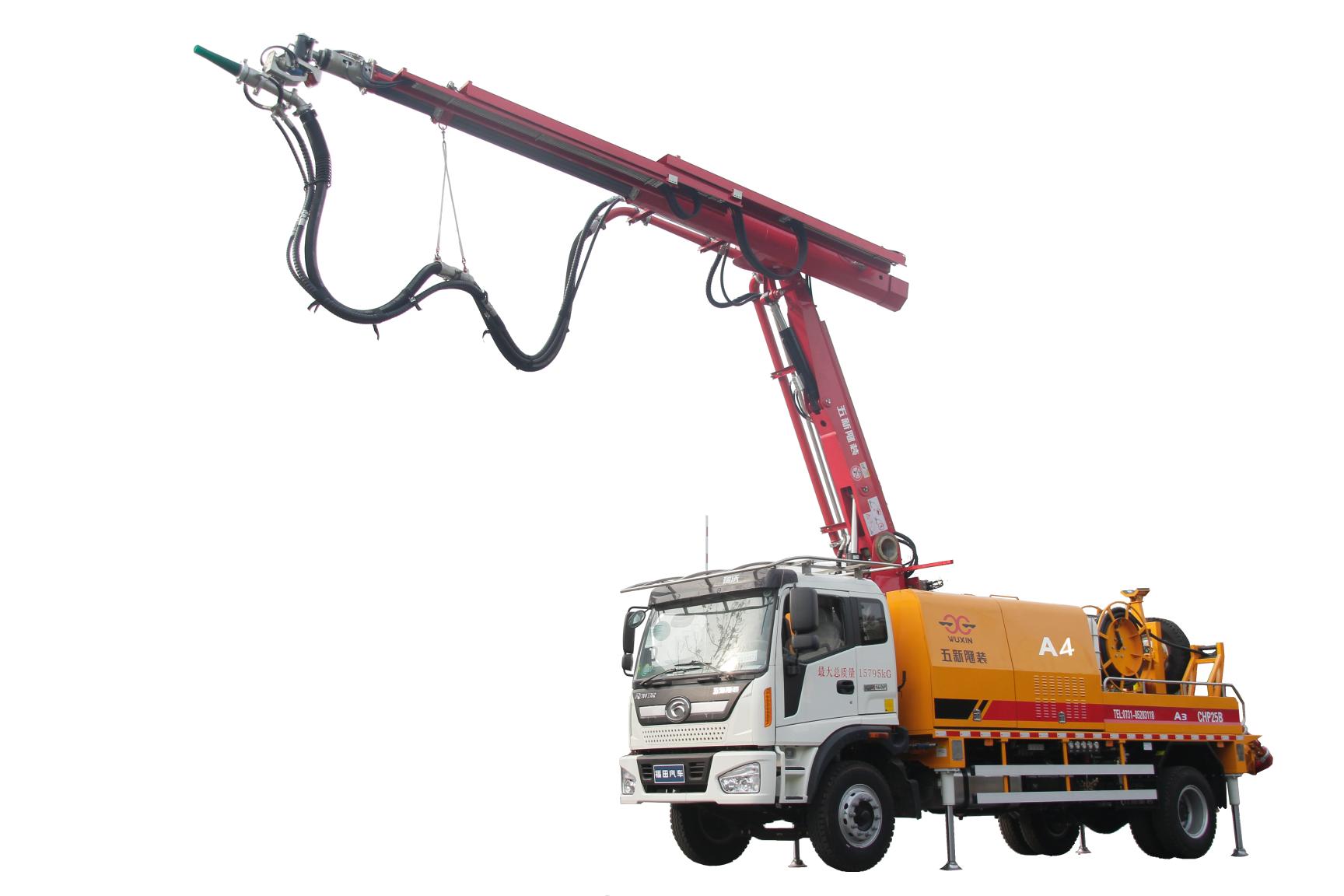

CHP25B(A4系列)

技术参数

一、整参数机
型号 CHP25B
全长 9450mm
总宽 2500mm
总高 3380mm
额定重量 16T
二、臂架支腿参数
臂架结构形式 大臂小臂俯仰
小臂伸缩两节
喷射高度 16m
喷射宽度 24m
大臂俯仰角 0-70°
小臂俯仰角 +20°-110°
臂架回转角度 360°
喷头轴向旋转角 360°
喷头垂直轴向摆角 240°
喷头刷动角度 360°
前支腿油缸中心宽度 2186mm
后支腿油缸中心宽度 2186mm
前后支腿油缸中心距 5030mm
三、泵送系统参数
工作驱动方式 电动机
电动机额定功率 55kw
电动机工作电压 380V
混凝土排量    25m³/h
混凝土出口压力 7.3Mpa
输送缸内径 Φ160mm
输送缸行程 1000mm
液压系统 开式
输送管径 Φ125~φ80mm变径
喷嘴嘴口直径 Φ50mm
四、底盘参数
底盘型号 福田底盘
轴距 5250mm
前桥轮距 1940mm
后桥轮距 1861mm
燃料箱容积 200L
最大速度 ≤90km/h
最大爬坡度 ≤20%
最小离地间隙 260mm
最小转弯半径 18m
外加剂输出流量 0~1000L/h
外加剂系统出口最大压力 18bar
