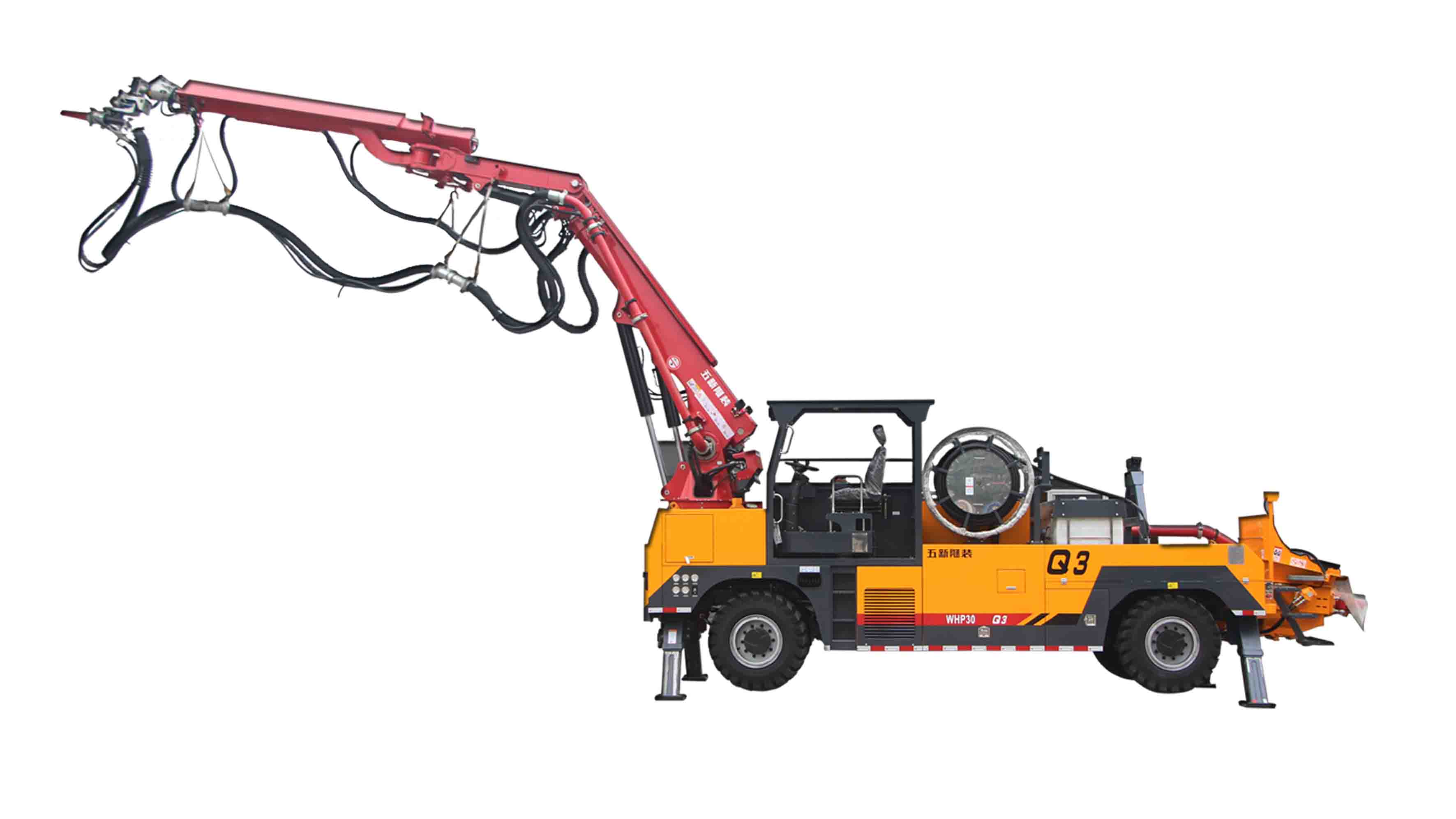

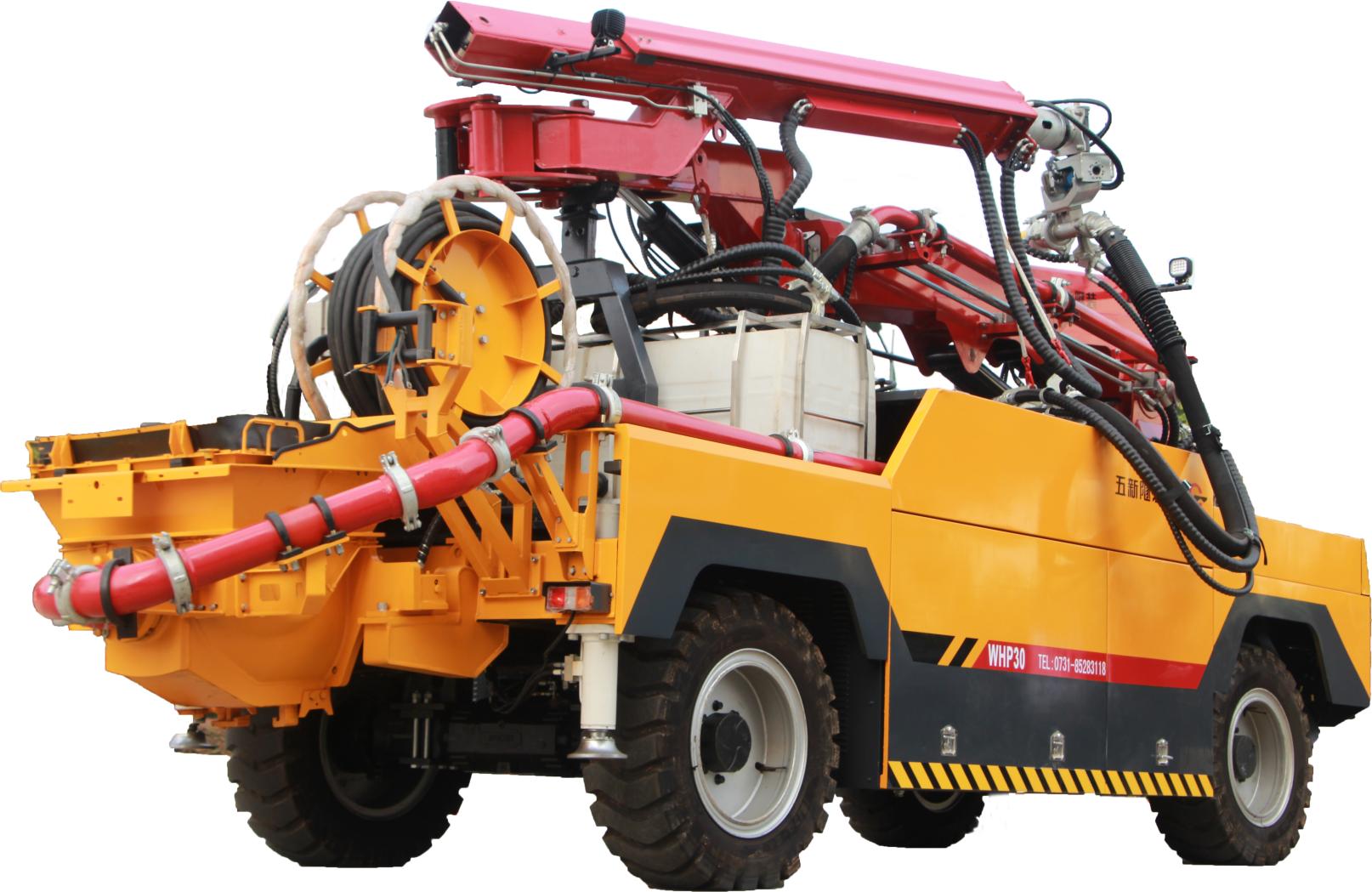

WHP30轮式湿喷机

技术参数

整机参数
型号  WHP30
长  8241mm
宽  2464mm
高  3352mm
自重  16000kg(未含速凝剂)
砼缸输料系统参数
工作驱动方式 电动力系统+柴油应急系统
发动机型号 4BTAA3.9-C125
发动机功率 93kw
电动机额定功率 65kw
油缸数量 2个
泵缸方向,缸径 纵向后置、Ф180mm
油缸行程 1000mm
喷射能力  30m³/h
输送管径 Ф125mm-Ф80mm变径
喷射骨料最大粒径 Ф16mm
料斗容量   0.32m³
混凝土出口压力 75bar
高压清洗水泵参数
型号 BZ-320
形式 柱塞式,马达驱动,带清洗水管15米和水枪
最大输出水压 8Mpa
输出流量 20L/min
水箱容量 约200L
空压机系统参数(备选)
空压机型号 ERC2075H
空压机功率 75kw
排气量  10m³/min
工作排气压力  10bar
速凝剂系统参数
速凝剂泵型号 SED12
驱动方式 四轮驱动
速凝剂最大压力  20bar
理论速凝剂最大排量  14.4L/min
速凝剂箱容积  1000L
底盘参数
底盘型号 自制工程底盘
轴距 4400mm
前桥轮距 2341mm
后桥轮距 2341mm
最大行驶速度  20km/h
最小转弯半径  内2.4m,外5.72m
最大爬坡度  20°
最小离地间隙 400mm
制动距离  5m(20km/h)
机械手参数
喷射高度 -8.5m~+17.3m
喷射宽度 ±15.5m
大臂俯仰角 +60°-23°
小臂俯仰角 +30°-60°
臂架回转角度 290°
三节臂左右摆角 -180°-60°
大臂伸缩 2000mm
小臂伸缩 2300mm
喷头座轴向回转 360°
喷头座轴向摆动 240°
喷头偏转角刷动 8°×360°无限连续
