告别传统施工！从开挖到衬砌养护，抽水蓄能隧洞“机械化施工”新方案

     在抽水蓄能电站工程建设向机械化、智能化转型的关键阶段，隧洞群施工仍面临断面类型多、隧洞内转弯段多且转弯半径小、锚杆施工量大、机械化施工程度低、人工作业强度高等诸多挑战。如何打通从开挖、支护到衬砌养护的全流程机械化作业，实现施工效率与安全的双重提升，已成为行业亟待突破的核心课题。

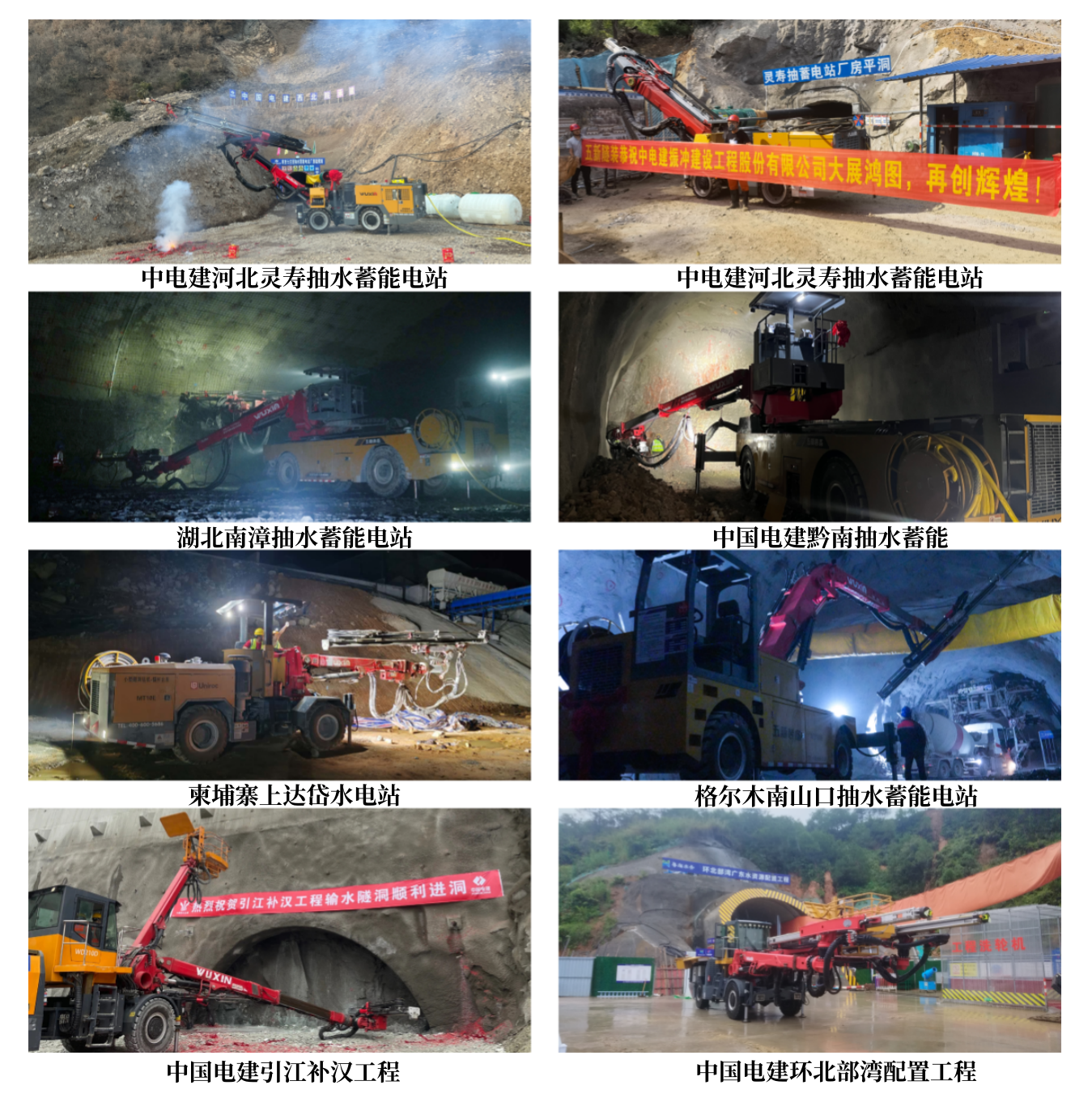

     传统施工机械无法满足隧洞群施工需求，为有效解决隧洞群凿岩施工中的难题，五新装备陆续推出隧洞群成套智能施工设备，可覆盖抽水蓄能电站所有隧洞断面类型,如出线洞，引水洞，尾水洞，通风洞，交通洞，安全洞，主副厂房，主变洞，尾闸洞，各施工支洞、勘探洞、泄洪洞及排水廊道等隧洞的机械化施工。

全工序解决方案：让机械化真正"连起来"

钻爆孔施工

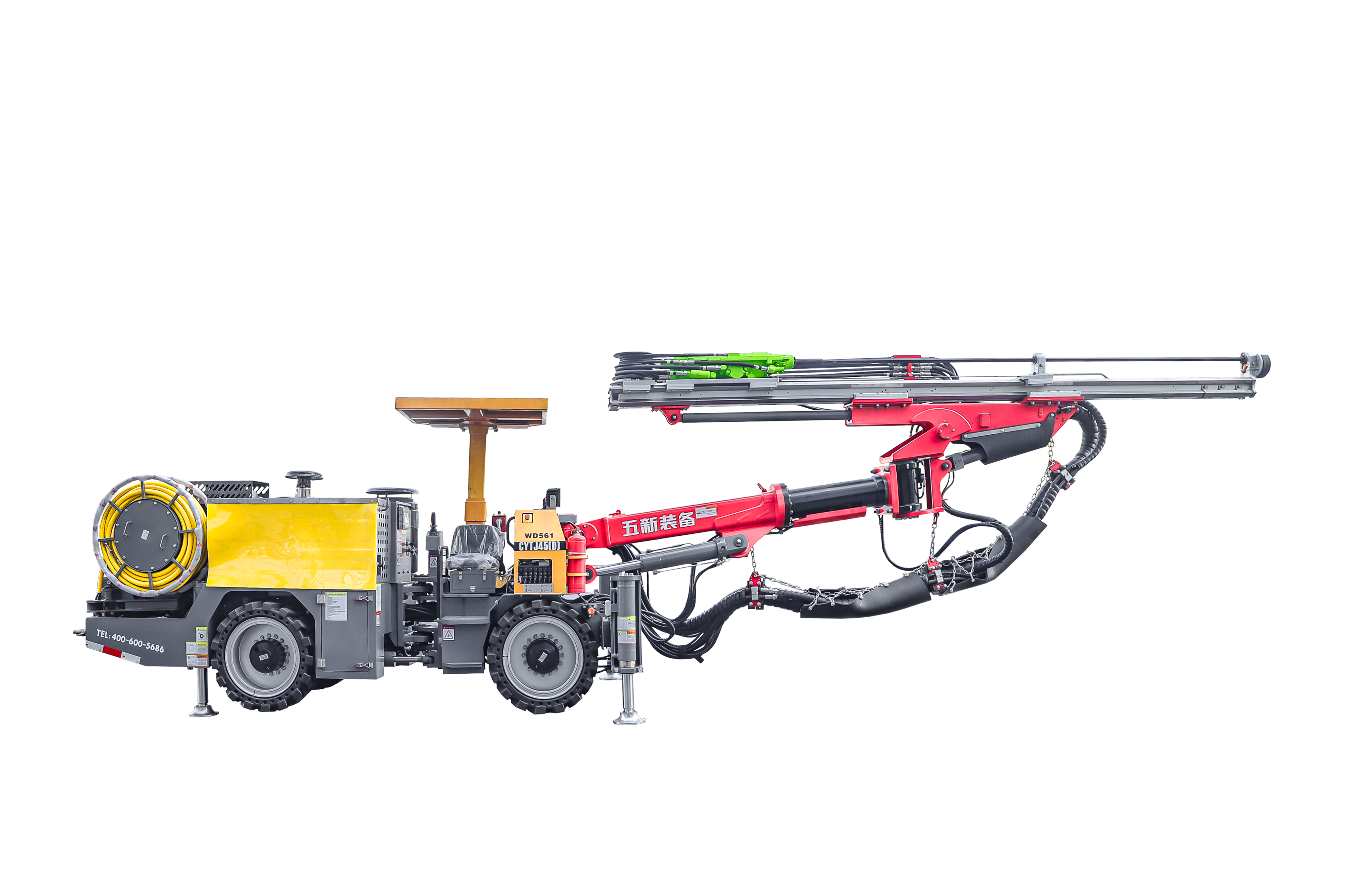

针对断面小、空间受限的勘探洞、排水廊道等小断面隧洞，传统大断面凿岩设备难以进入作业。五新装备推出智能掘进钻车WD561，以其紧凑尺寸应对狭窄空间挑战，实现小断面凿岩机械化全覆盖，大幅提升施工效率与安全性。

◆外形尺寸小，最小可满足1.9×1.9m的工作断面；

◆钻孔速度快，配置18kW凿岩机，最高3m/min；

◆遥控操作，简单易学，作业安全。

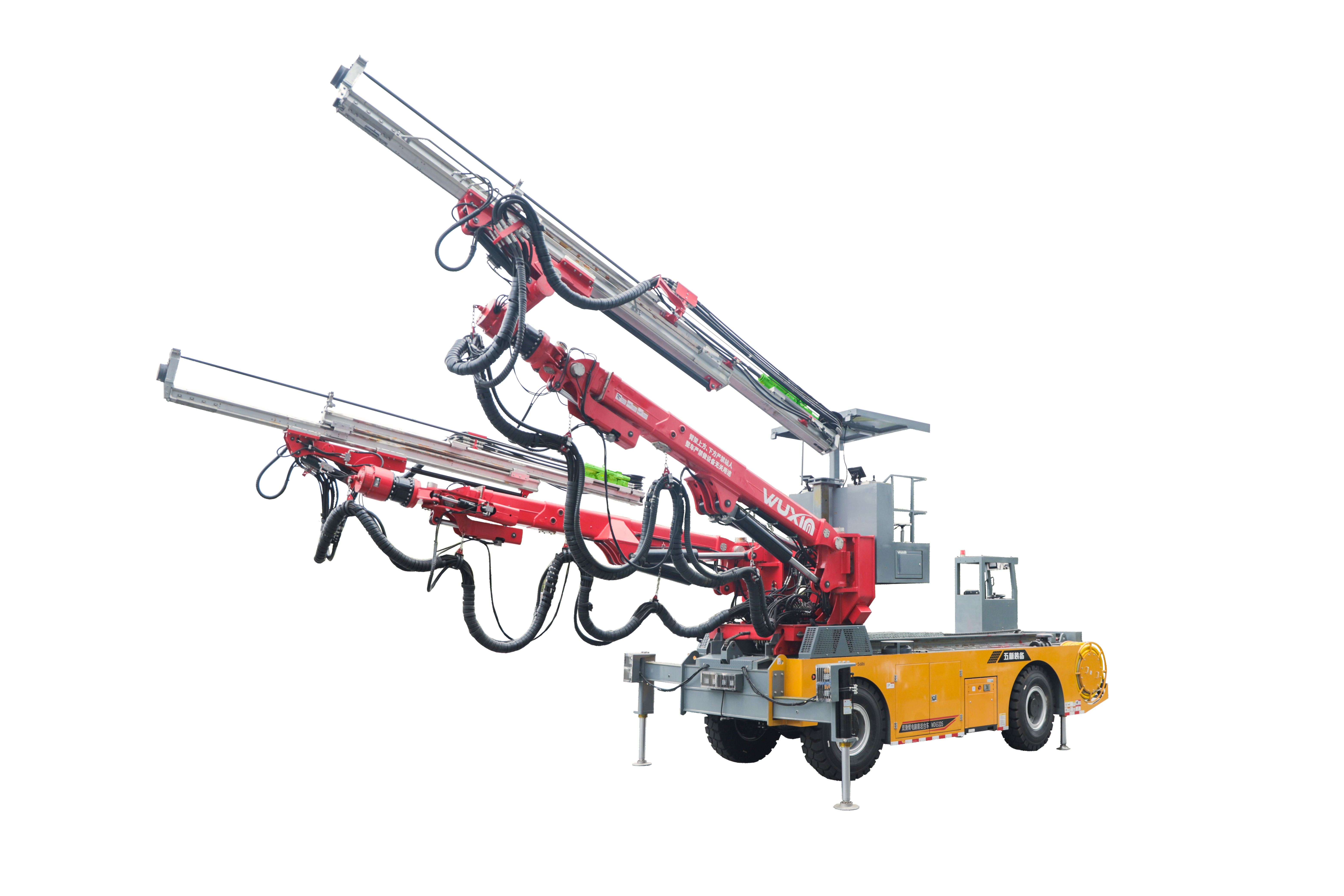

双滑臂电脑凿岩台车WD632DS

行业首发  破解凿岩难题

鉴于当前抽水蓄能电站 5m×5m 以上大断面隧洞施工中，广泛使用的传统直臂凿岩台车无法适应多类型断面、难以通过洞内转弯段、锚杆施工量大且需频繁移机的痛点，五新装备提出了创新性设计方案，推出双滑臂电脑凿岩台车，可满足各类隧洞断面的开挖及岩锚梁锚杆施工，破解大断面隧洞凿岩施工难题。

◆断面适应性强：首创滑臂臂架结构，作业范围大，大幅度缩小整车长度，可满足多断面类型施工及转弯段通过性，如斜井、横洞、平导等不同断面的施工；

◆工法和锚杆施工适应性强：配置滑臂臂架结构和双层推进梁，可解决不同断面及不同工法情况下，传统凿岩台车钻臂不能适应多类型断面开挖和锚杆施工的难题，可同时施工掘进孔和锚杆孔，减少设备更换；在厂房施工锚杆时，设备一次定位，覆盖面积广，减少移机；可双臂同时施工，不阻碍洞内交通；施工岩锚梁锚杆时，可自动接杆，轻松完成12m锚杆孔的施作。

◆人员适应性强：配置滑移升降式驾驶室，可近距离观察边墙和拱顶钻孔情况，有效控制超欠挖。

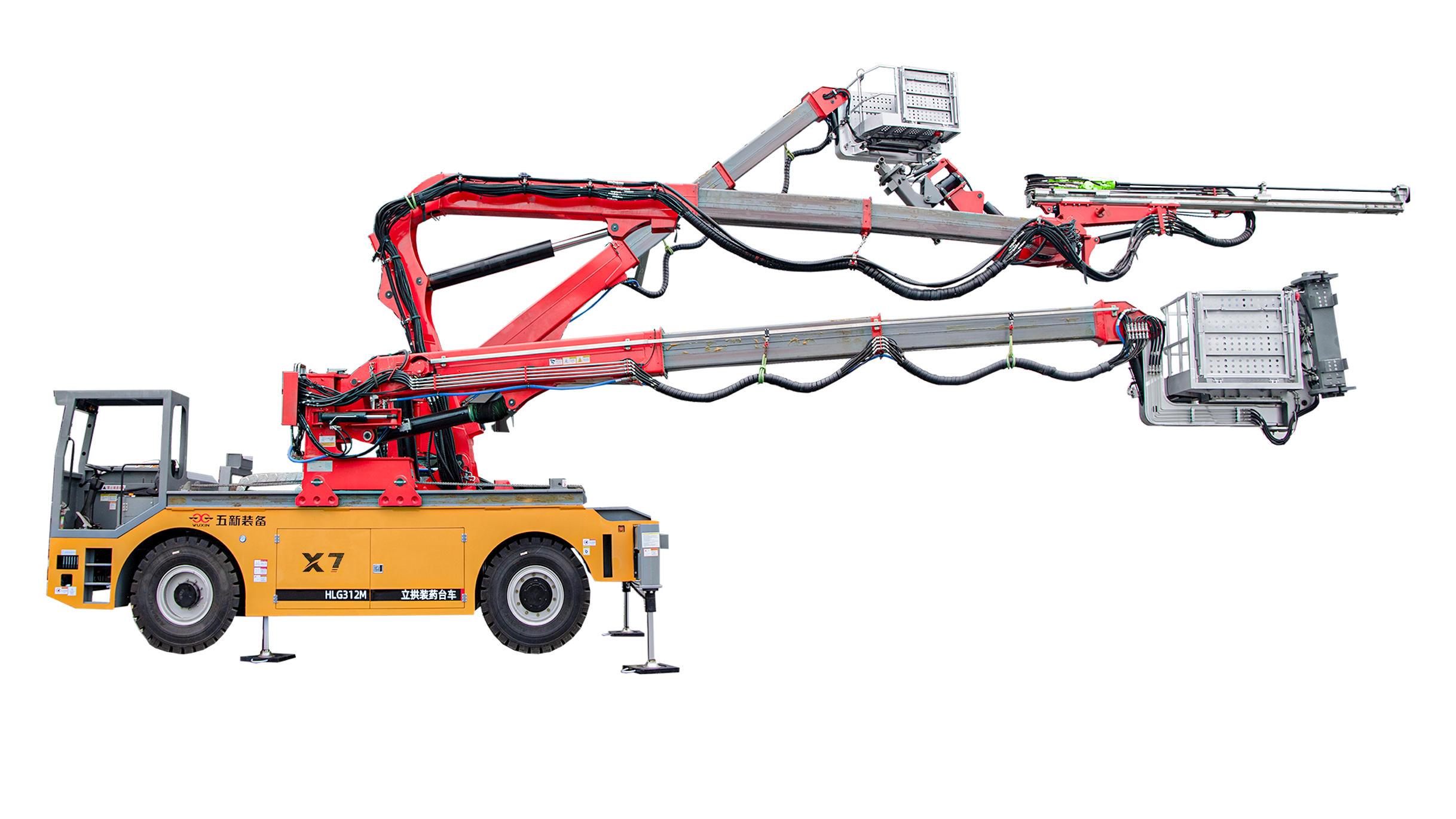

立拱装药台车HLG312M

立拱装药锚杆 一车多用

针对抽水蓄能电站软弱围岩段施工，需同步完成拱架安装、钢筋网铺设、爆破炸药、锚杆施工等多种高空作业，传统施工需多台设备轮换、工序衔接耗时久的痛点，五新装备推出立拱装药台车 HLG312M，可实现立拱、装药、锚杆施工一车多用，满足隧洞内多工序同步作业需求。

◆高效：配置锚杆臂，立架完成即可进行锁脚锚杆、系统锚杆、超前小导管施工，减少设备轮换时间，提高作业效率；

◆多功能：配置清孔功能，超大作业平台可同时容纳6-8人，可快速完成装药。

单曲臂电脑凿岩台车WD100E

钻爆孔、锚杆孔两不误

针对抽水蓄能电站部分转弯半径小且断面多变的洞室，传统锚杆施工设备体型大、覆盖范围有限，难以兼顾钻爆孔与锚杆孔作业的痛点，五新装备推出单曲臂电脑凿岩台车 WD100E，实现钻爆孔、锚杆孔施工两不误。

◆施工断面适应性强：国内首创曲臂臂架结构，整机体型小，可满足隧道和隧洞施工中大多数断面类型施工需求；

◆工法适应性强：可满足隧道和隧洞锚杆孔和掘进孔作业、超前小导管施工作业；可选配接杆装置，满足12m孔深的锚杆孔作业；

◆人员适应性强：遥控操作，简单易学。

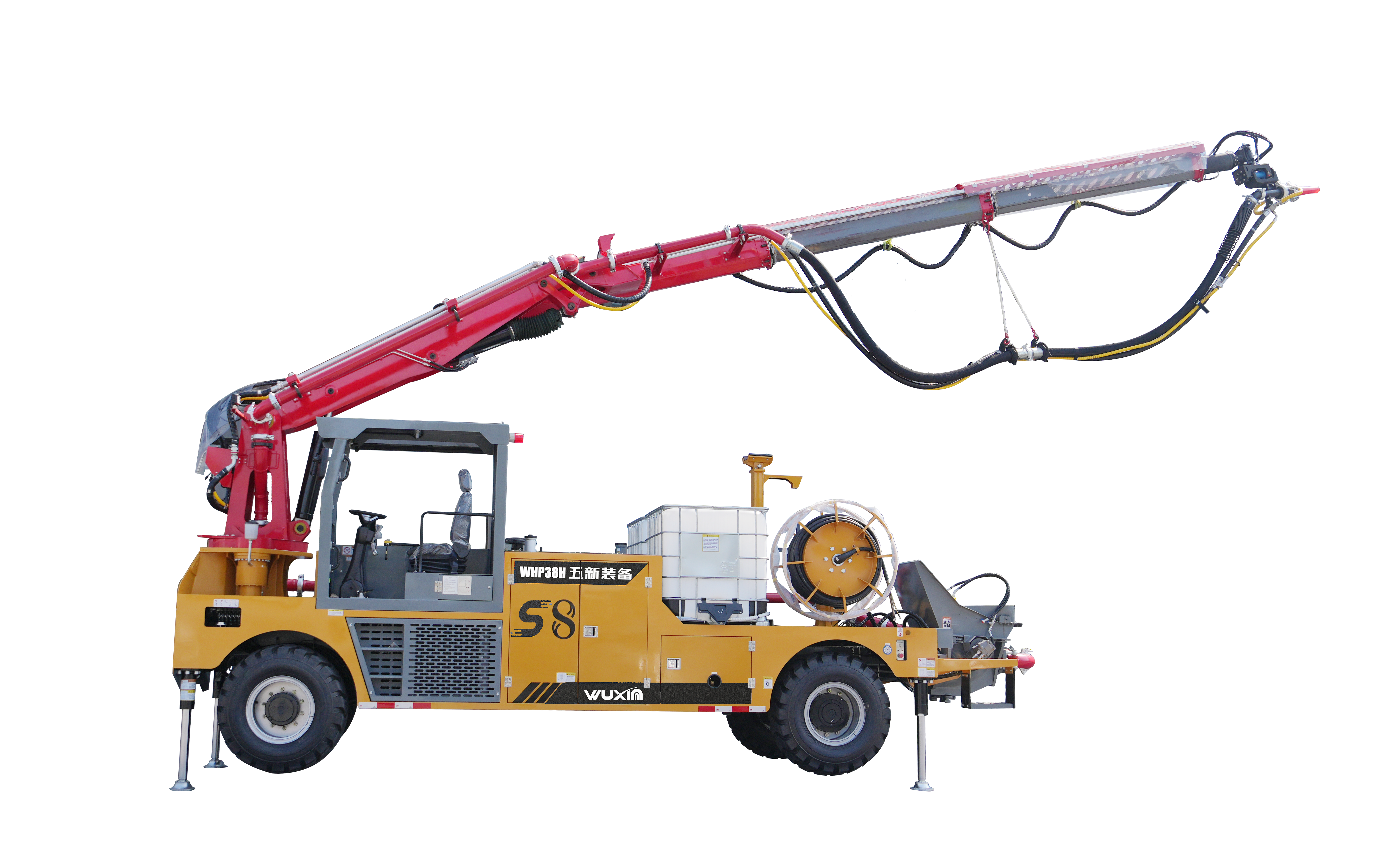

混凝土湿喷机组WHP38H

高可靠性 高残值

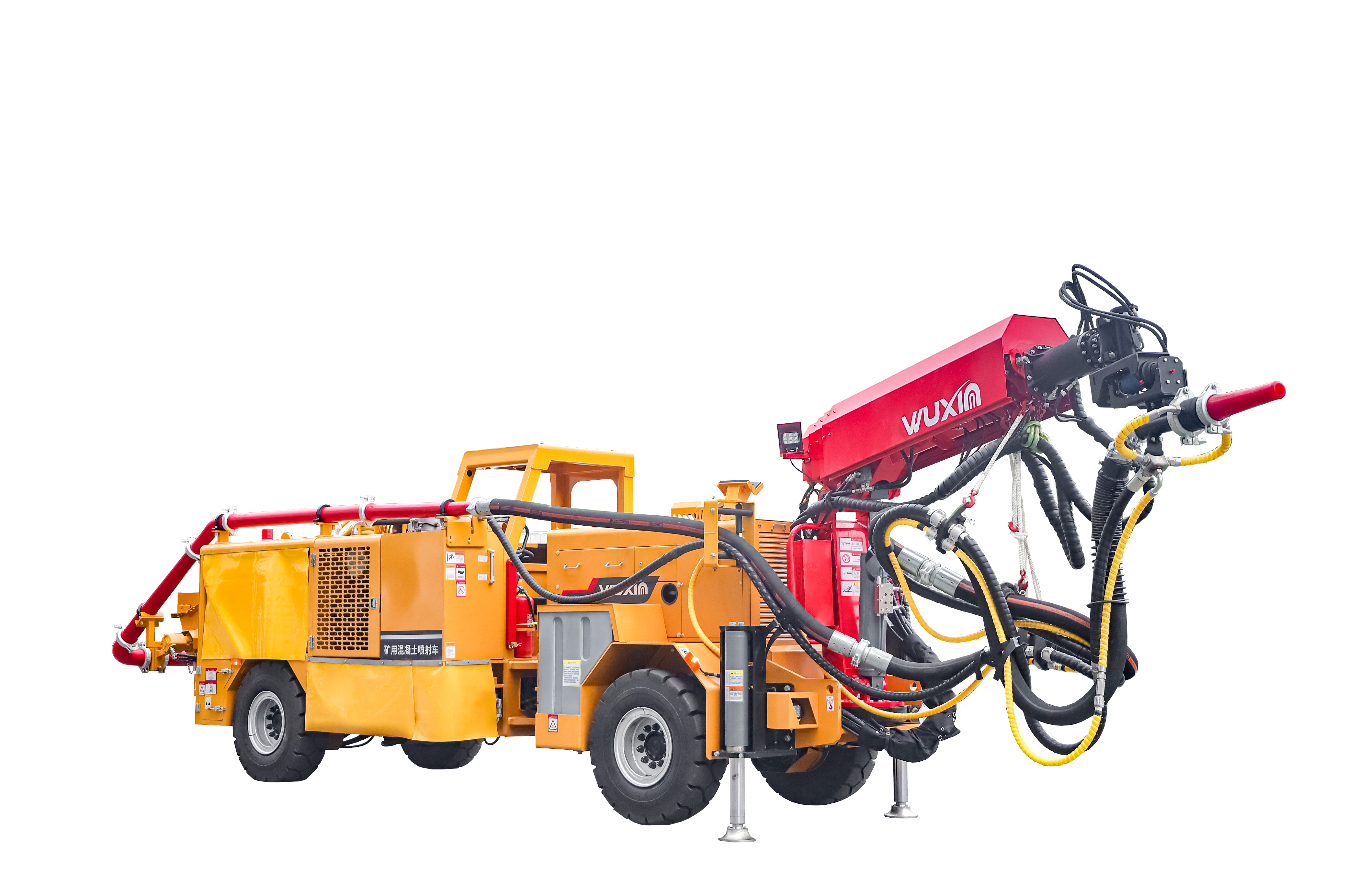

混凝土湿喷机KHP20

15年技术领跑 湿喷品质标杆

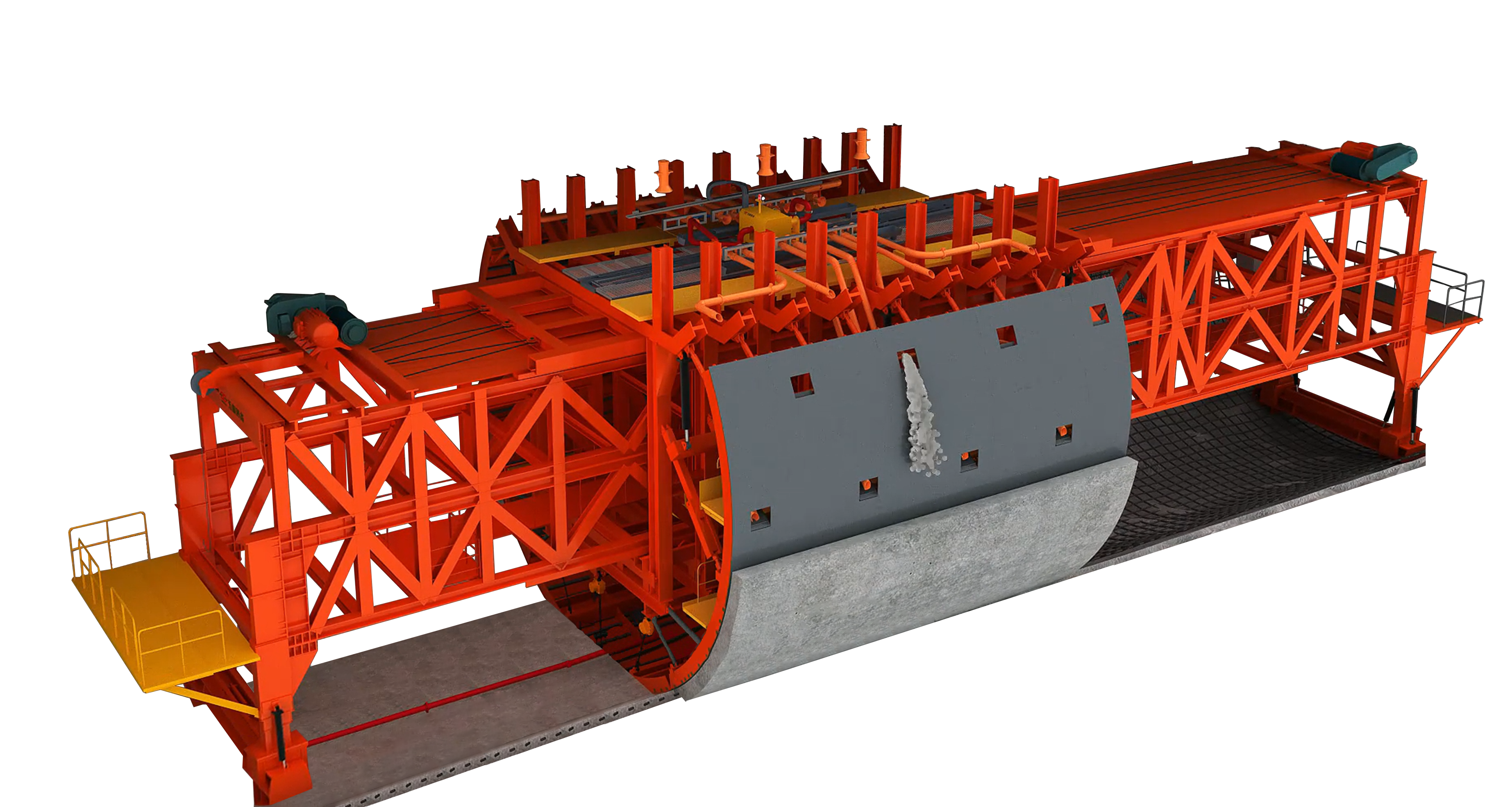

自动浇筑针梁台车

智能衬砌 质量可靠

针对抽水蓄能电站引水隧洞、尾水洞等长距离、复杂断面隧洞，混凝土浇筑易出现离析和冷缝等施工难题。五新装备推出自动浇筑针梁台车，实现混凝土分层多点浇筑，大幅改善混凝土浇筑质量。

◆采用混凝土分层布料机有效提高了二衬混凝土的浇筑质量，节约浇筑时间，提高作业效率，降低施工成本和安全风险。

◆搭载信息化监控系统，实时监测台车仓内浇筑位置、浇筑方量等数据，达到过程可控制、可追溯。

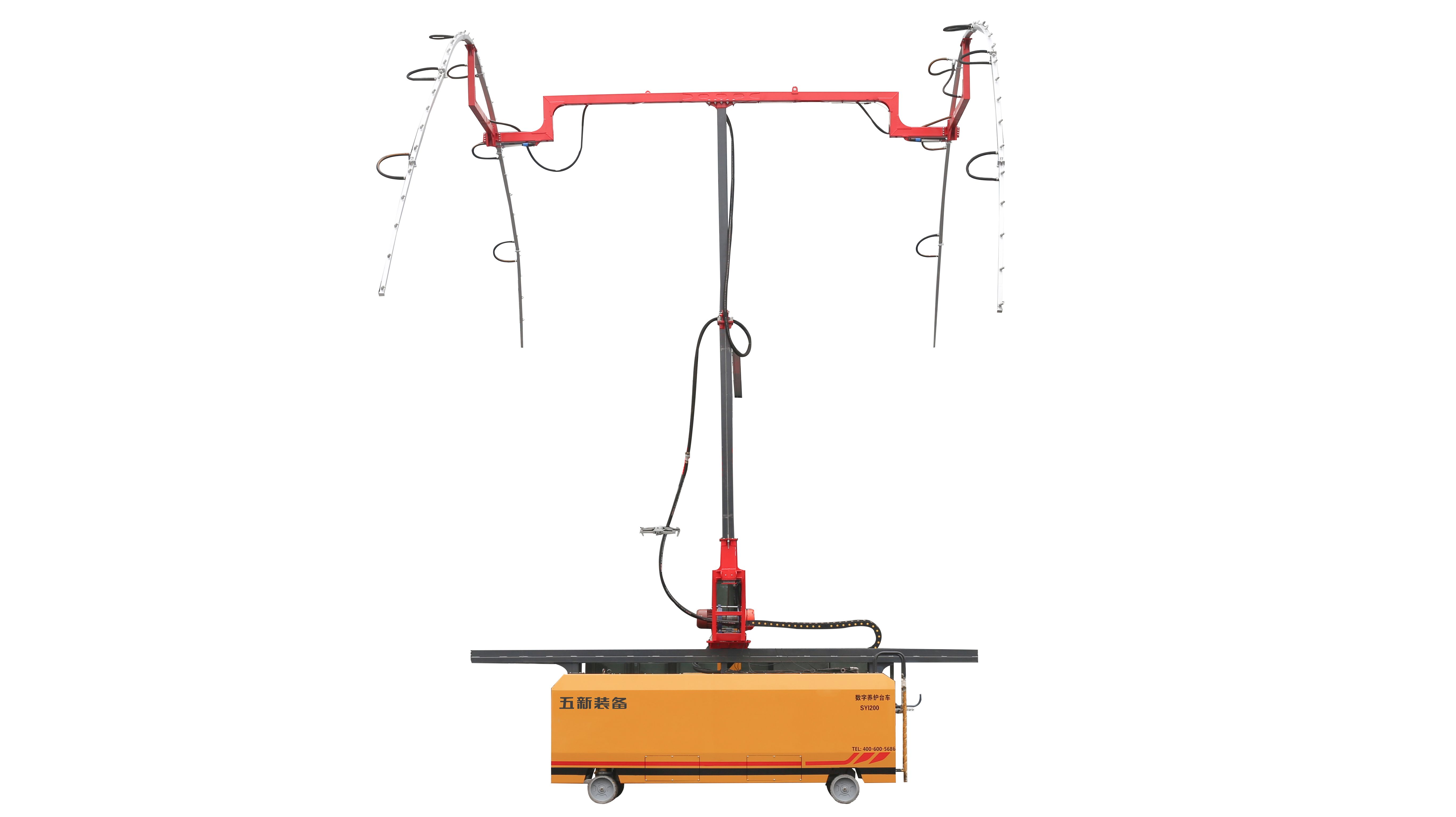

数字养护台车 SY1200

自动养护  经济实用

针对抽水蓄能电站隧洞混凝土结构养护标准严苛的施工痛点，传统人工养护难以保证养护的及时性和均匀性，极易引发混凝土开裂、麻面等质量缺陷。五新装备推出的养护台车可通过自动喷淋、温控等功能，按设定程序定时、定量对混凝土表面进行养护，确保养护效果，有效减少混凝土缺陷。

◆无人化：无人值守自动养护，操作简单，减少用工成本；

◆安全：独立的养护运行轨道，行走平稳，降低安全风险；

◆经济：设备可适用于不同断面，实现多工地重复使用，节约设备投入成本。
