首创曲臂臂架结构，作业范围大，可适应多断面类型施工、可实现仰拱开挖，克服传统凿岩台车不能实现
仰拱施工难题

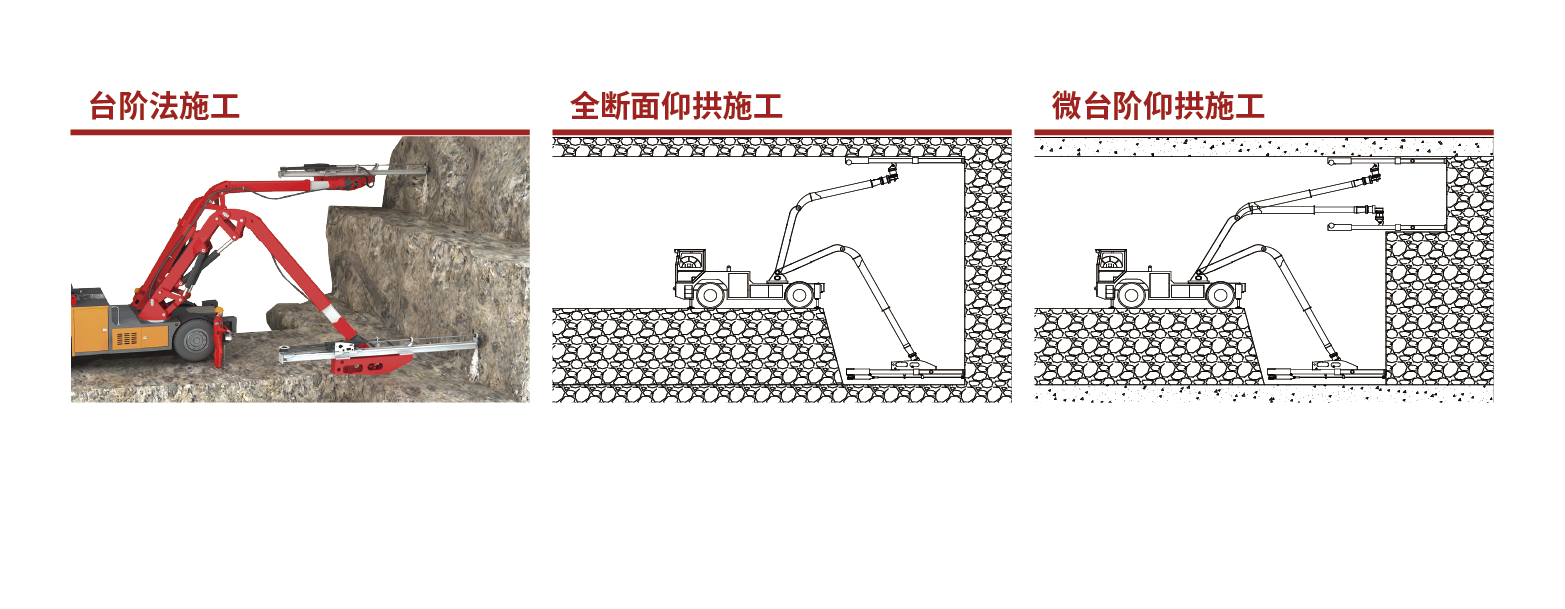

曲臂结构，臂架可作业至水平线以下，可满足两台阶、三台阶上中下台阶作业
遥控操作，简单易学，可近距离观察钻孔情况，有效控制超欠挖；整车长度较短，机动灵活，驾驶难度小
单孔钻孔速度是人工风钻的5-6倍，大幅度提高钻孔效率
采用全电脑控制，具备施工日志记录、钻孔数据自动采集、凿岩随钻数据传输与保存、掌子面围岩智能
判别、炮孔图自动生成、设备自动定位、自动钻孔及仰拱自动凿岩等功能，有效控制开挖体型和超欠挖
| ◎ 整机参数 | ||
| 外形尺寸 | mm | 9550×2480×3610 |
| 重量 | kg | 29000 |
| 行走速度 | km/h | 15 |
| 最大纵向爬坡度 | % | 26 |
| 最大行驶横坡 | ° | 5 |
| 发动机功率 | kW | 96 |
| 离地间隙 | mm | 452 |
| 动力形式 | - | 油动行走 电动作业 |
| ◎ 作业范围 (宽×高) | ||
| 最大 (掘进) | mm | 16000×11000 |
| 最小 (掘进) | mm | 6000×6000 |
| 最大 (锚杆支护) | mm | 24000×14000 |
| ◎ Uniroc凿岩机 | |||
| 型号 | - | U1838ME | U2238ME（可选配） |
| 钻孔直径 | mm | 38-89 | 38-89 |
| 额定冲击功率 | kW | 18 | 22 |
| 最大冲击压力 | bar | 230 | 250 |
| 最大回转扭矩 | Nm | 1000 | 1000 |
| ◎ 供气系统 | ||
| 工作流量 | m³/min | 1.08 |
| 工作压力 | bar | 8 |
| 空压机功率 | kW | 7.5 |
| ◎ 供水系统 | ||
| 工作流量 | m³/h | 12 |
| 工作压力 | bar | 12~16 |
| 水泵功率 | kW | 7.5 |
| ◎ 电气系统 | ||
| 总装机功率 | kW | 125 |
| 工作电压/频率 | V / Hz | 380 / 50 |
| 电缆长度 | m | 80 |
| ◎ 推进梁 | ||||
| 型号 | - | A型 标配 | B型 选配 | C型 选配 |
| 钻杆长度 | mm | 4915 | 5525 | 4305 |
| 推进梁长度 | mm | 6506 | 7136 | 5872 |
| 最大钻孔深度 | mm | 4640 | 5250 | 4030 |
| ▶ 双曲臂电脑凿岩台车 配置清单 | |||
| 注 :“●”为标配/“○”为选配 /“-”为不配置 | |||
| 型号 | WD200E (L0) | WD200E (L1) | WD200E (L2) |
| 车身定位功能 | - | ● | ● |
| 钻探计划可视化 | - | ● | ● |
| 自动寻、钻孔 | - | - | ● |
| 3D轮廓扫描 | - | - | ● |
| 智能角度功能 | ● | ● | ● |
| 随钻参数采集 | - | ● | ● |
| 钻孔日志 | ● | ● | ● |
| 数据存储、上传 | ● | ● | ● |
| MWD地质分析 | - | - | ● |
| 故障语音报警功能 | ● | ● | ● |
| 故障自诊断功能 | - | - | ● |
| 防碰撞预警功能 | - | - | ● |
| 人员误入防护功能 | - | - | ● |
| 检修平台臂 | - | - | - |
| 远程操作系统 | - | - | ○ |
| 接杆装置 | ○ | ○ | ○ |
