电比例液压控制，与全液压相比，操作更简单，钻孔定位更方便、灵活、精确
具备自动钻孔、自动回退、自动防卡钎、自动停止冲击等功能，有效提高钻具寿命和钻孔深度
数字化记录钻孔数量、钻孔深度等数据，实时对施工情况进行监督及评估
配备自诊断和安全语音报警系统，实时监控和故障检测，并进行语音播报，符合智能矿山建设规范要求

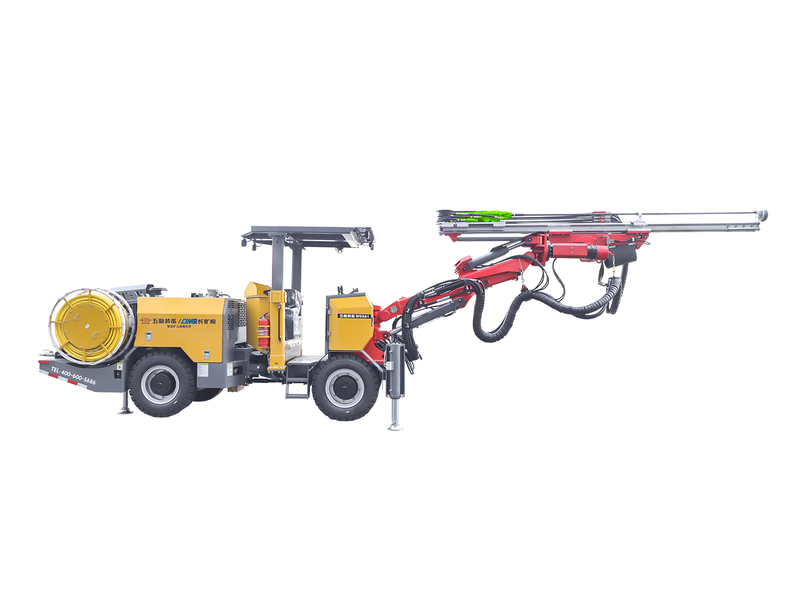

| ▶ 矿安型号 CYTJ45(E) |
| ◎ 整机参数 | ||
| 外形尺寸 | mm | 11700×1800×2100/2900 |
| 重量 | kg | 13600 |
| 转弯半径 | mm | 5600(外)/3150(内) |
| 轴距 | mm | 2800 |
| 最大纵向爬坡度 | ° | 15 |
| 最大行驶横坡 | ° | 5 |
| 最大行驶速度 | km/h | 15 |
| 离地间隙 | mm | 265 |
| 发动机功率 | kW | 66 |
| 动力形式 | - | 油动行走 电动作业 |
| ◎ 作业范围 (宽×高) | ||
| 最大作业范围 | m | 3.2×3.2 |
| 推荐作业范围 | m | 3.6×3.6 ~ 5.5×5.5 |
| ◎ Uniroc凿岩机 | ||
| 型号 | - | U1838ME |
| 钻孔直径 | mm | 38~89 |
| 额定冲击功率 | kW | 18 |
| 最大冲击压力 | bar | 230 |
| 频率 | Hz | 60 |
| 回转最大扭矩 | Nm | 1000 |
| ◎ 供气系统 | ||
| 工作流量 | L/min | 410 |
| 工作压力 | bar | 8 |
| ◎ 供水系统 | ||
| 工作流量 | L/min | 25~80 |
| 工作压力 | bar | 8~12 |
| ◎ 电气系统 | ||
| 总装机功率 | kW | 62 |
| 主电机 | kW | 55 |
| 电压 | V | 380(标配) / 660(选配) |
| 频率 | Hz | 50 |
| ◎ 推进梁 | ||||
| 型号 | - | A型 标配 | B型 选配 | C型 选配 |
| 总长 | mm | 5873 | 5262 | 4658 |
| 钻杆长度 | mm | 4305 | 3700 | 3090 |
| 孔深 | mm | 4000 | 3400 | 2800 |
| 重量(含凿岩机) | kg | 640 | 610 | 570 |
| 推进力 | kN | 7~15 | 7~15 | 7~15 |
| ◎ Uniroc凿岩机 | ||
| 钎具 | - | T38-H35-R32-4305 |
| 钻头 | - | R32-Φ45 |
| 扩孔钻头 | - | R32-Φ89 |
| 钎尾 | - | T38 |
| 连接套 | - | T38-T38-190 |
